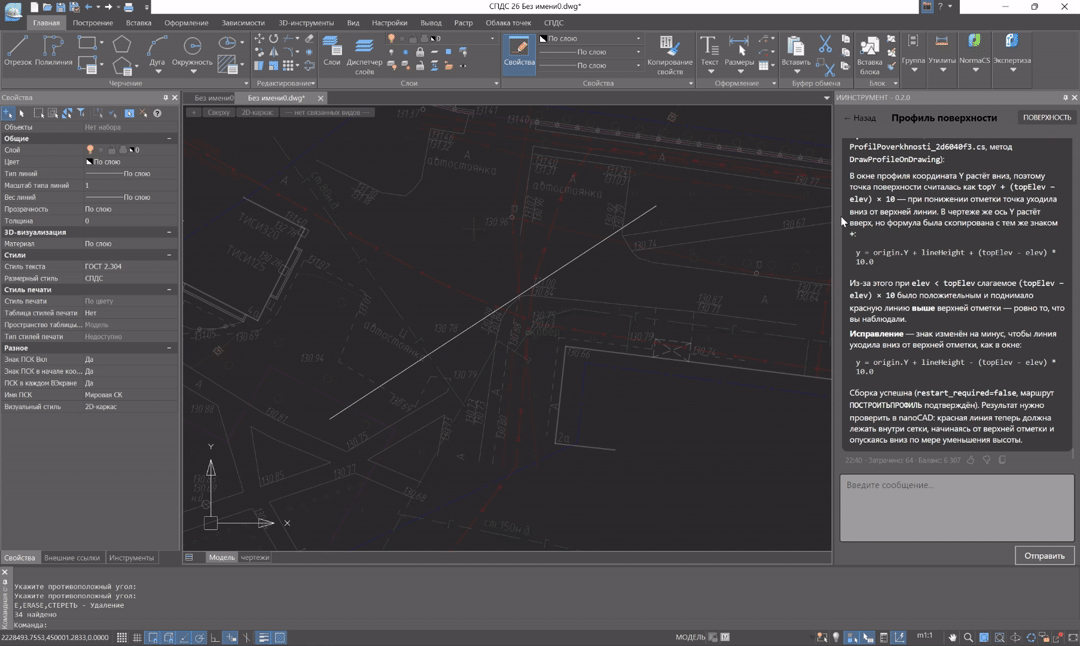

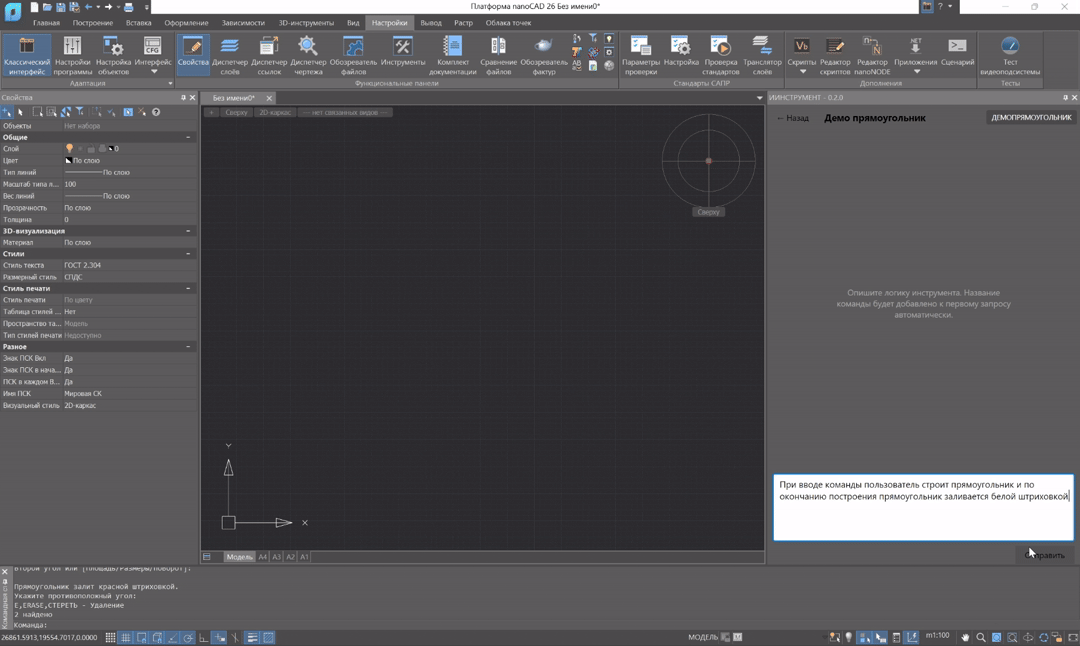

ИИНСТРУМЕНТ

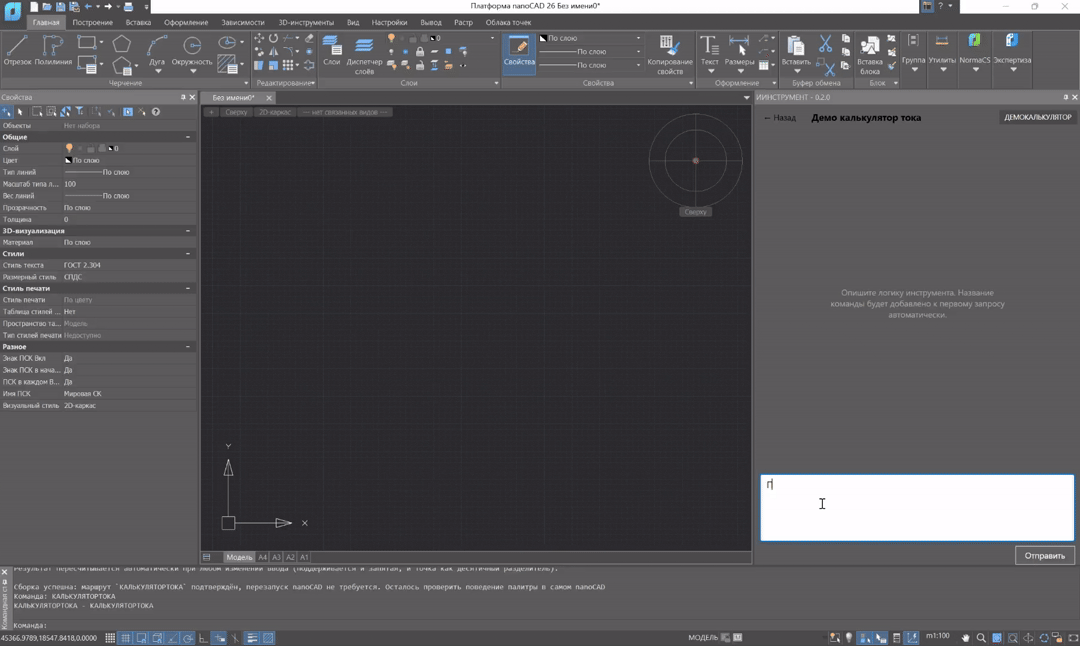

При вводе команды открывается палитра нанокад. Вверху палитры надпись заглавными буквами "Расчет тока".

Ниже надпись "Мощность" и поле для ввода, а справа от поля ввода радиокнопка-переключатель между двумя вариантами: кВт или кВА. Т.е. в этом поле пользователь будет вводить значение, а справа выбирать переключателем кВт и кВА.
Ниже надпись "Напряжение" и выбор радиокнопками 0,4кВ, 6кВ, 10кВ, 20кВ (по умолчанию значение стоит в 0.4кВ).
Ниже идет надпись "Коэффициент мощности" и поле для ввода. Значение можно вводить от 0,8 до 1. По умолчанию пускай указано будет 0,93.
Все поля для ввода прижаты к левому стороне палитры.
Ниже идет горизонтальный разделитель, а под ним надпись "Результат расчета: ____А" где будет результат.

Как расчитывается ток:
1. Если мощность задана в кВт (пользователь выбрал радиокнопку кВт), то формула расчета тока такая: Iрасч=P/(sqrt(3)*U*cos), где:
P - мощность в кВт;
sqrt(3) - корень из 3 (можно принять 1.73);
U- заданное пользователем напряжение в кВ;
cos - косинус фи, заданный пользователем.
2. Если мощность задана в кВА (пользователь выбрал радиокнопку кВА), то формула:
Iрасч=S/(sqrt(3)*U), где:
S - мощность в кВА;
U - напряжение в кВ

При переключении между радиокнопками - значение тока мгновенно пересчитывается.
Важно пересчитывать ток при переключении кВА и кВт, а так же при переключении радиокнопки напряжения и изменения cos

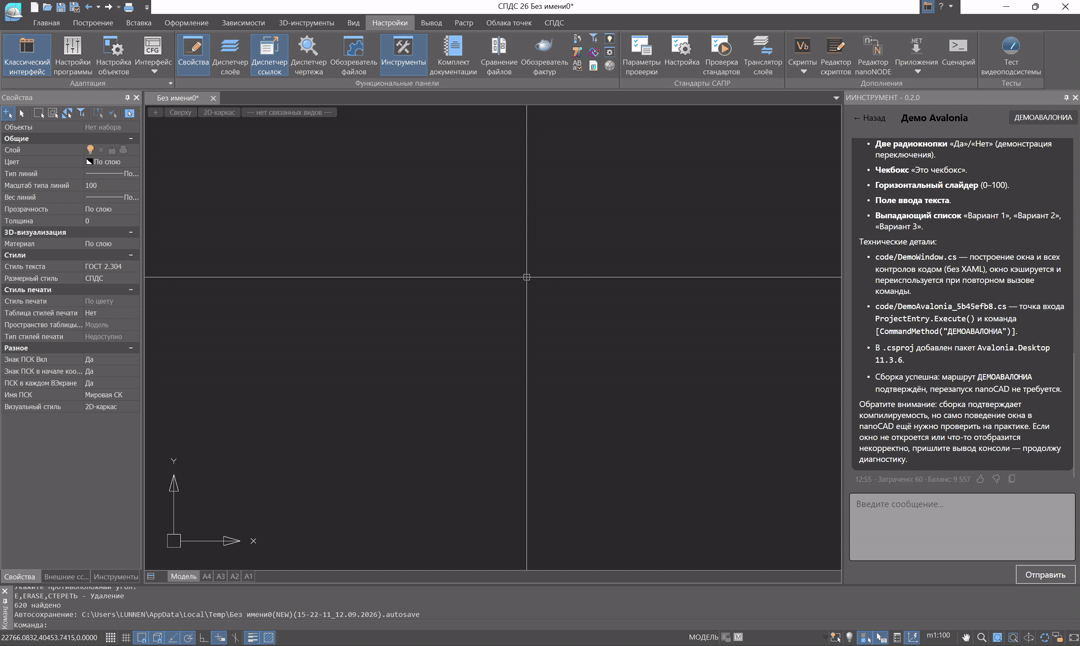

При вводе команды будет открываться немодальное окно (в цветах nanocad) и в этом немодальном окне пока надо сделать:
1. Кнопку с надписью "Проверка". По нажатию кнопки будет над кнопкой появляться текст "Вы нажали кнопку";
2. Две радиокнопки (Например с выбором "Да" и "Нет"). Просто демонстрация переключения;
3. Чекбокс с текстом "Это чекбокс";
4. Бегунок (слайдер) горизонтальный;
5. Поле для ввода текста просто;
6. Выпадающий список из трех пунктов "Вариант 1", "Вариант 2" и "Вариант 3".

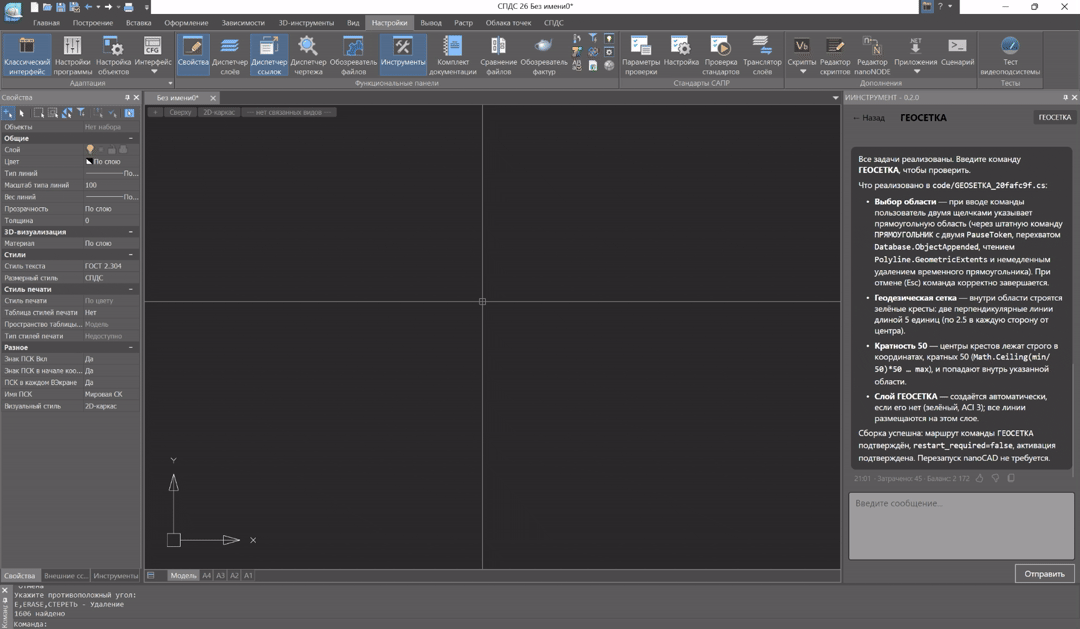

Я хочу что бы при вводе команды пользователю предлагалось выбрать область в которой необходимо построить кресты координатной сетки.

Координатная сетка представляет собой зеленые крестики (две перпендикулярные зеленые линии длиной 5 единиц). Центры таких крестов должны находится на расстоянии 50 единиц друг от друга как по горизонтали, так и по вертикали.

Важной особенностью так же является что центры этих крестов лежат в координатах кратных 50. Т.е. первый крест лежит в координате 0.0, а остальные 0.50, 50.0, 50.50, 50.100, 100.50, 100.100 ну и так далее. Т.е. когда пользователь указывает область кресты должны построиться внутри указанной области в координатах кратных 50 и на расстоянии 50 друг от друга.

Так же давай пускай при этом создается новый слой ГЕОСЕТКА. Если его нет - то такой слой надо создать. Я хочу что бы при вводе команды пользователю предлагалось выбрать область в которой необходимо построить координатную сетку.

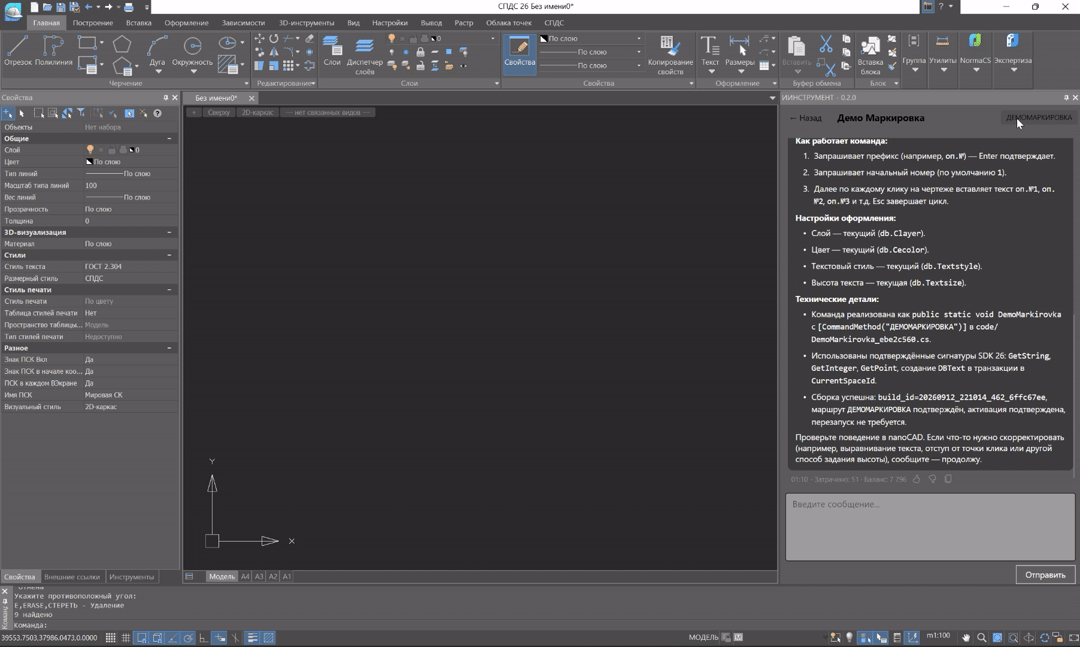

При вводе команды у пользователя запрашивается префикс. Пользователь вводит, например, "оп.№" и жмет Enter. Далее пользователю предлагается задать число с которого начнется нумерация (например, пользователь вводит "1"). И далее пользователь кликает по чертежу и появляется "оп.№1", следующий клик "оп.№2" и т.д. Слой и цвет назначать текущий актуальный. Масштаб оформления так же использовать текущий.

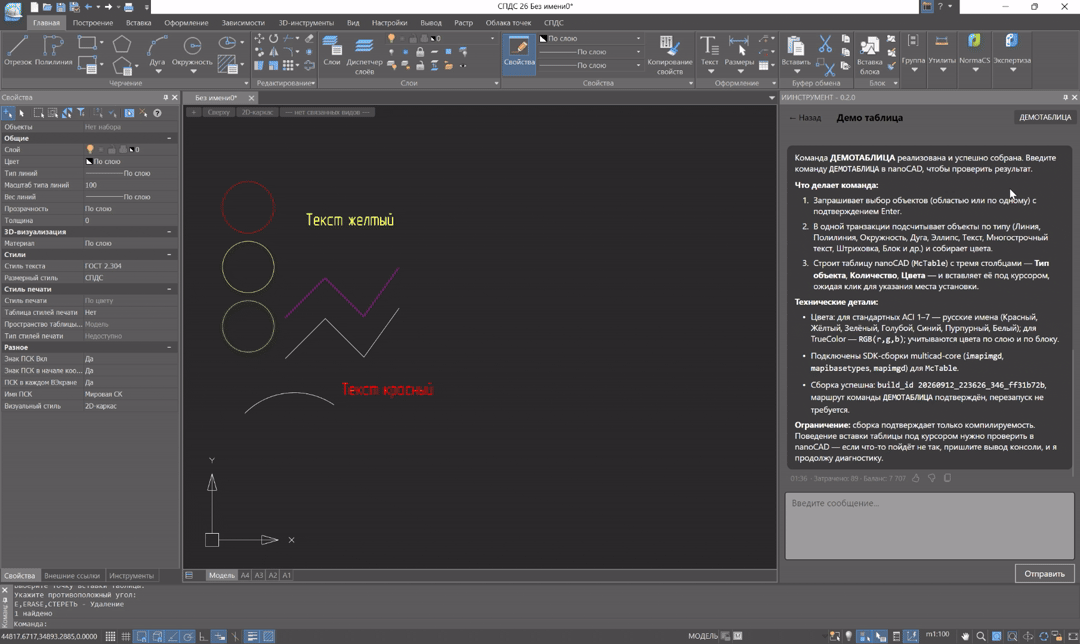

При вводе команды будет предлагаться выбрать объекты (областью или по одному) и после нажатия Enter под курсором мыши будет появляться таблица нанокад (не автокадовская таблица, а именно таблица нанокад) и ждать от пользователя клик для указания места установки таблицы нанокад.

Сама таблица должна содержать три столбца:
1 столбец. Тип объекта (линия, полилиния, окружность, блок и т.д.)
2 столбец. количество таких объектов. Т.е. все линии посчитать, блоки и т.д.
3 столбец. В этом столбце указывается цвета для данного объекта. Т.е. если это строка "линия", объектов 3 шт., цвет: синий, красный.

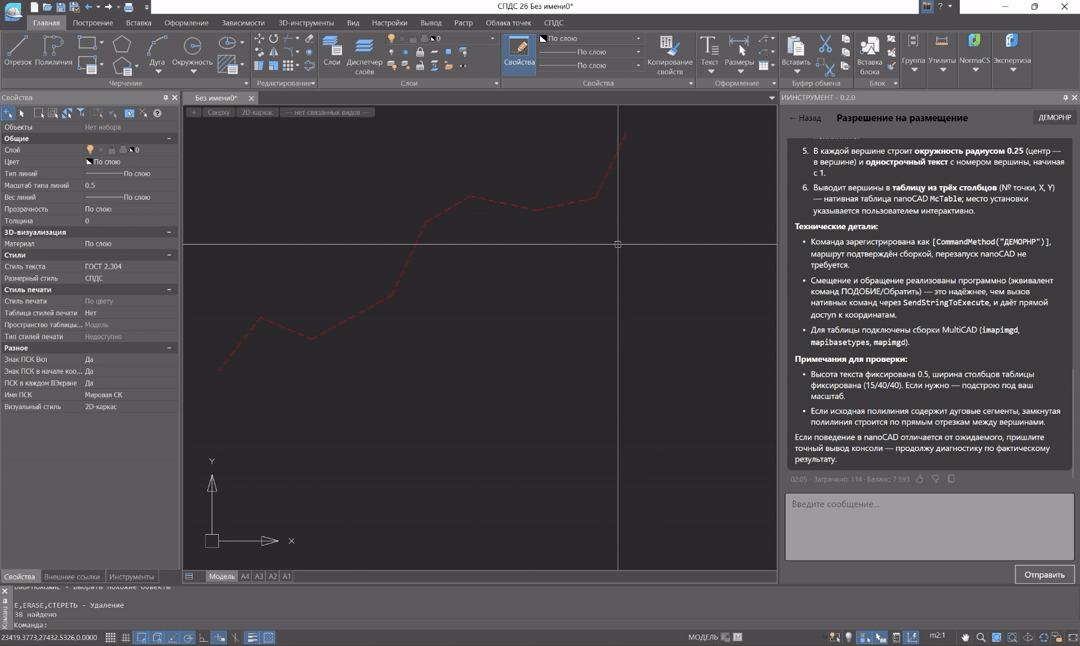

Я хочу что бы по вводу команды пользователю предлагалось выбрать полилинию.

После выбора полилинии должны с одной и другой стороны выбранной полилинии строится полилинии командой ПОДОБИЕ на расстоянии 1 единица.

К одной из линий мы применяем команду "Обратить".

Теперь получаем координаты одной и второй полилинии, эти полилинии удаляем, а строим одну замкнутую полилинию.

В вершинах этой полилинии строим окружности с радиусом 0.25 (центр окружности в вершине полинии). Так же в вершинах добавляем однострочный текст с нумерацией вершин начиная с 1.

Вершины должны быть выведены в таблицу из трех столбцов:
первый столбец - номер точки;
второй столбец - координата X,
третий столбец - координата Y.

Место установки таблицы указывается пользователем.

При запуске команды пользователю предлагается указать точку из которой будет строиться универсальная выноска. После того как пользователь укажет точку кликом, на выноске в первой строке покажи координату X этой точки, а во второй - координату точки Y
